H2-5k~10k 삼상 하이브리드 인버터

H2-5k~10k 삼상 하이브리드 인버터
H2-5k~10k 삼상 하이브리드 인버터
H2-5k-10k-T2-hybrid-inverter-product-overview-front
H2-3k-6k-하이브리드-인버터-개봉기

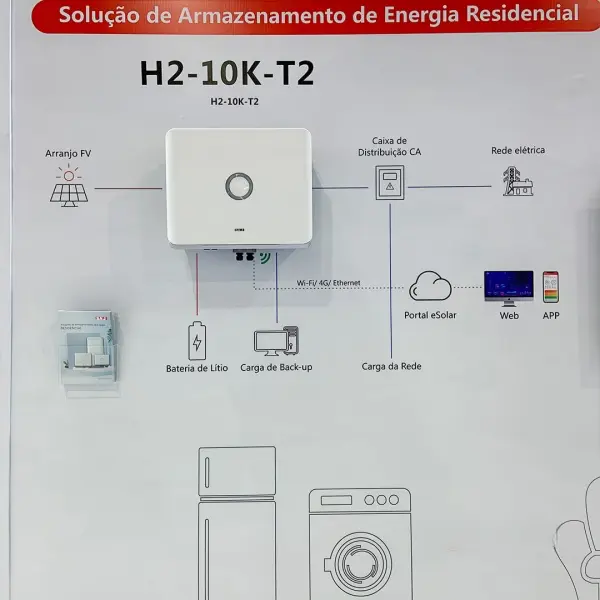

H2-5k-10k-T2-hybrid-inverter-diagram
H2-(5-10K)-T2 Series Three-phase UNE217002,RD647, RD413 Certificate
홈 » 제품 » H2-5k~10k 삼상 하이브리드 인버터

기술 사양

교류 전원 5kW - 10kW
인버터 유형 하이브리드 인버터
MPP 전압 범위 180 – 900 볼트
MPP 추적기 2
단계 3
의사소통 CAN, RS485, RS232, Wi-Fi, Ethernet, 4G (optional)
1팩당 개수 상자당 1개, 팔레트당 12개
보증 5년 (최대 20년까지 연장 가능)
이 제품에 대해 문의하기 모든 제품 보기

제품 설명

SAJ H2 5 – 10 kW Three-Phase Hybrid Inverter (T2)

High-voltage hybrid inverter that pairs 150 % DC oversizing with
98 % peak efficiency. It delivers seamless <10 ms UPS backup,
30 A charge/discharge and supports 100 % phase imbalance—perfect for
commercial villas and small businesses seeking maximum self-consumption.

디자인
크기 433 × 549 × 207 mm
무게 25 kg
냉각 Fan-less natural convection < 30 dB
첨부 파일 알루미늄, IP 65
PV 및 AC 사양
정격 교류 전력 5 / 6 / 8 / 10 kW
최대 PV 출력 7.5 – 15 kW DC (150 %)
MPPT Trackers / Strings 2 × 1 (180–900 V, 15 A ea.)
그리드 출력 3L + N + PE, 220/380 – 230/400 V
UPS 백업 5 – 10 kVA, switch < 10 ms
최대 효율 98 %
AC 과부하 110 % for 60 s
배터리 사양
화학 HV Li-ion (180–600 V)
충전 / 방전 최대 30A (모든 모델)
Round-trip η 97.6 %
Fast Charge 100 % power in 2 hrs
스마트 기능
  • Four modes: Self-Use, TOU, Backup, Peak-shaving
  • 스마트 계량기를 통한 수출 제로 및 동적 제한
  • 100 % three-phase imbalance capability
  • 선택 사항 AFCI 15 A for arc-fault shutdown
  • Bluetooth LCD + app; Wi-Fi / Ethernet / 4G cloud & OTA
안전 및 규정 준수
  • DC switch, Type III SPDs, RCMU, GFCI, DCI & insulation monitoring
  • 단독 운전 방지, 교류 단락 및 과부하 보호
  • Meets CEI 0-21, EN 50549, VDE-AR-N 4105, AS 4777.2, G98/G99
설치 및 서비스
  • Wall-mount bracket, MC4 PV inputs, quick-fit AC & battery plugs
  • Ground-fault alarm & CT-based export monitor
  • eSAJ Home 앱을 통해 몇 분 만에 수수료 처리
  • 글로벌 SAJ 서비스 네트워크
보증
표준 커버 5년
확장 옵션 10년 / 15년 / 20년
제품 관련 자료

최신 사용자 설명서 및 데이터시트를 다운로드하세요:

제품 영상 갤러리

당사의 제품 시연 및 튜토리얼을 시청해 보세요

SAJ's beautiful and stunning case reference in Sweden - 2023 - EN

SAJ H2&B2 Installation tutorials

SAJ New Generation H2& B2 Series Meeting You in Intersolar South America

SAJ InterSolar Europe 2022

제품 영상 갤러리

적용 시나리오

이 제품이 다양한 실제 상황에서 어떻게 활용될 수 있는지 알아보세요

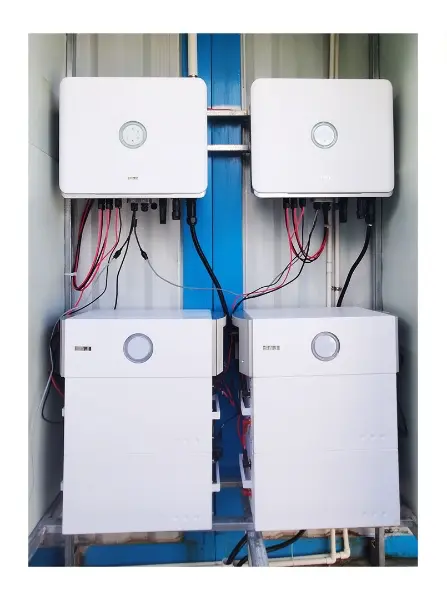

Small Commercial Rooftop (Clinic / Store / Workshop)

대상: Small clinics, retail stores, and light workshops needing 3-phase power, backup for POS/IT, and bill savings via TOU.

구성 요소 Recommended Why
PV array 6–10 kW (2 MPPT, split E/W or S) Smooths peaks, better yield on mixed roofs
Battery (HV) 10–15 kWh, CAN/RS485 BMS Covers evening peak + short outages
Backup bus POS, lighting, router, CCTV Avoid high inrush devices on backup
결과: UPS ≤10 ms keeps sales online; TOU shifts cost from peak to off-peak; zero-export available for strict DSOs.

3-phase balance checklist:

  • Distribute single-phase loads across L1/L2/L3 to reduce imbalance
  • Keep backup branch light and stable (IT + lights first)
  • Verify CT orientation before enabling zero-export

“Two brownouts in a week—POS never dropped once.” — Store owner feedback

H2-5k-10k-T2-소규모 상업용 건물 적용

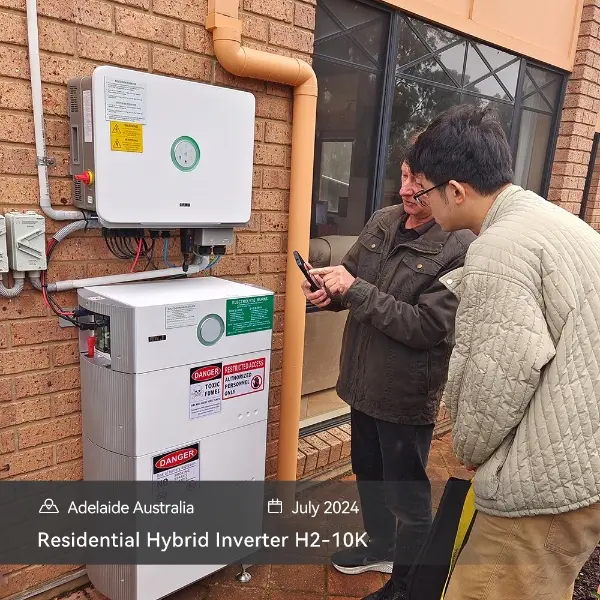

Suburban Villa with Heat Pump / Pool Pump (3-Phase Loads)

대상: Homes with 3-phase appliances (heat pump, pool pump, large induction cooktop) that want comfort + lower bills.

Why it fits: Three-phase hybrid output + HV battery lets you ride through short cuts and shave evening peaks without noisy gensets.

Suggested setup:

  • PV 7–10 kW across 2 MPPT (keep string Isc ≤ inverter limit)
  • Battery 10–15 kWh; reserve SOC 25–30% for outage buffer
  • Zero-export ON if your HOA/utility forbids feed-in

Simple TOU plan (code style):

Charge (off-peak): 00:00–05:00
Discharge (peak): 18:00–22:00
Reserve SOC: 25%
Zero-export: 08:00–18:00 (if required)

Installer notes:

  1. Place EV charger and heat pump on non-backup side to avoid inrush during transfer
  2. Balance single-phase sub-circuits across L1/L2/L3
  3. Save screenshots of final parameters for utility file
H2-5k-10k-T2-hybrid-inverter-Suburban Villa
Rural Farm: Cold Room + Water Pump + Night Lighting

대상: Farms with 3-phase pump during the day and cold room/light loads at night, where outages or voltage dips happen.

Time Energy flow Note
Day (sunny) PV → Pump + surplus → Battery Pump on non-backup side; monitor inrush
Evening Battery → Cold room + lights Quiet hybrid, no genset noise
Outage UPS ≤10 ms keeps lighting/IT stable Avoid starting pump during transfer

Wiring quick path:

  1. CT on main incomer (arrow → grid) for export control
  2. Cold room and lights on backup; pump on grid/non-backup
  3. Set TOU to recharge off-peak if night cooling is heavy
팁: If your utility forbids feed-in, enable zero-export and keep a screenshot showing “Export = 0 W” for audits.
H2-5k-10k-T2 하이브리드 인버터 적용 사례 - 농촌 농장

고객님과의 협력 방식

첫 전화부터 최종 배송에 이르기까지, 모든 과정을 간편하고 명확하게 진행해 드립니다.

의견 수렴 회의

이야기 나누기 & 계획 세우기

저희는 고객님의 요구 사항을 경청하고, 고객님께 가장 적합한 계획을 수립해 드립니다. 저희 팀이 고객님께서 모든 선택지를 충분히 이해하실 수 있도록 도와드리겠습니다.

견적 및 계약

인용 및 동의

숨겨진 비용 없이 명확한 가격을 알려드립니다. 모든 사항에 만족하시면 계약을 체결하고 작업을 시작합니다.

생산 및 품질 관리

만들기 & 확인하기

저희는 고객님의 주문을 정성껏 처리하며, 모든 사항이 저희의 엄격한 기준을 충족하는지 꼼꼼히 확인합니다. 진행 상황을 정확히 파악하실 수 있습니다.

배송 및 지원

배송 및 지원

주문하신 상품은 정시에 안전하게 배송됩니다. 배송 후 도움이 필요하시면 언제든지 문의해 주세요.

프로젝트를 시작할 준비가 되셨나요?
지금 바로 24시간 FOB 견적을 받아보세요

자주 묻는 질문

당사의 제품 및 서비스에 관한 자주 묻는 질문에 대한 답변을 확인해 보세요

What are the core electrical specs and grid compliance?

Specs at a glance

Item 5k 6k 8k 10k
Rated AC power 5,000 W 6,000 W 8,000 W 10,000 W
PV voltage / MPPT range 1000 V max / 180–900 V
Strings / MPPT 2 MPPTs, 1 string per MPPT; 15 A per string (Isc 18 A)
Battery (HV) Lithium, 180–600 V; charge/discharge 30 A
Efficiency Max 98.0% (Euro 97.6%)
IP / Noise / Cooling IP65 / <30 dBA / natural convection
Compliance: EN50549, G98/G99, VDE-AR-N 4105, CEI 0-21, AS/NZS 4777.2; safety IEC 62109-1/-2; EMC EN61000-6-1/2/3/4.
  • Supports 150% DC oversizing and 110% AC overloading (project-dependent).
  • Three-phase grids: 220/380 V, 230/400 V, 3L/N/PE; PF 0.8 lead–lag; THD(i) <3%.
How does backup (UPS) behave and what should go on the backup circuit?
UPS class transfer ≤10 ms. Lights, routers, and point-of-sale gear won’t reboot during a grid drop.

Suggested “essential loads” (example):

로드 전력 참고 사항
LED lighting 100–300 W Primary rooms / signage
라우터 + CCTV 30–60 W Network continuity
냉장고 (인버터 방식) 평균 90–150 W Exclude large compressors

3-step setup:

  1. Wire essential loads to the 백업 terminals; keep heavy inrush loads off this bus.
  2. 저녁 시간대의 정전에도 대비할 수 있도록 예비 SOC(예: 25–30%)를 설정하십시오.
  3. Run a grid-off test and confirm transfer sequence in the LED/app.
Wiring notes: Neutral of grid and backup must be common; in AU, do not connect PE on the BACK-UP port. If “Master Grid Phase Error” appears, swap L2/L3 per manual.
How should I size PV strings and the high-voltage battery?

PV inputs: 2 × MPPT, 1 string/MPPT, 15 A per string (Isc limit 18 A); MPPT window 180–900 V; DC max 1000 V.

일반적인 경험칙: Keep string Imp ≤ 15 A and string Voc (STC) × temp-coeff ≤ 1000 V; target mid-window (≈ 500–750 V) for winter mornings.

Battery (HV): Lithium 180–600 V; charge/discharge 30 A. Match a BMS with CAN/RS485 so SOC is accurate and charge curves are safe.

Design feature Why it matters
150% DC oversizing Smoother output on cloudy days; better early/late harvest
110% AC overloading Short peak handling without clipping alarms
Example string count:
Panel Voc(stc)=49 V, TempCoeffVoc=-0.28%/°C, Tmin=-10°C
Voc(@-10°C)=49×[1+0.0028×(25-(-10))]≈53.8 V
Max series count ≈ floor(1000/53.8)=18 modules per string
Can I enforce zero-export? How should the meter/CT be wired?

Yes. Use the SAJ-recommended smart meter + CTs and enable Export Limit in the eSAJ Home app.

Wiring quick path:

  1. CT arrow faces the grid on the incoming main.
  2. Connect meter to EMS/METER port via RS485 using pin 1 (A1+) and pin 2 (B1-).
  3. If cable > 20 m, add a 120 Ω resistor on the meter as specified.
  4. In app: set Export Limit = 0 W (or your cap), verify live readings.

피해야 할 흔한 실수:

  • Reversed CT → negative readings (flip orientation).
  • RS485 A/B swapped → no data (swap A/B).
  • Multiple devices on bus without unique addresses.
팁: Take a screenshot showing “Export power = 0 W” for utility audits.
How do I commission and monitor (app, reports, power quality modes)?

Commissioning steps (quick):

  1. Install eSAJ Home; select “Overseas Node”; bind device by SN via Bluetooth.
  2. Pick country/grid profile; confirm frequency & voltage range.
  3. Run Export-Limit wizard (if required) and save parameters.
Monitoring options: LCD + LEDs on site; App (iOS/Android); Web portal for reports, alarms, fleet view. Ports: CAN/RS485/RS232; Comms: Wi-Fi/Ethernet/4G (module).

Power quality & control: Fixed PF, fixed Q, Volt-Watt and Volt-Var modes per AS/NZS 4777.2; PF 0.8 lead–lag; THD(i) <3%.

Simple TOU plan (example):
Charge: 00:00–05:00 (off-peak)
Discharge: 18:00–22:00 (peak)
Reserve SOC: 25%
Zero-export: Enabled daytime if policy requires
What arrives in the box (hardware & documents) and how do I use them?

Everything needed to mount, wire, and commission quickly:

Item What it’s for
Hybrid inverter unit Core PV+Battery control
Mounting bracket, bolts, anchors, gaskets Secure wall mount
PV connectors, battery plugs, plug-in AC connectors Clean, tool-guided terminations
Smart meter + CTs (3) Export-limit, energy stats
Communication module (Wi-Fi/4G) Cloud monitoring
120 Ω resistor, protective covers Long RS485 runs; outdoor seals
Quick Installation Guide + User Manual (PDF/print) Wiring, setup, safety & compliance

Before you start:

  • Confirm grid profile and breaker size (32 A typical per manual).
  • Check CT orientation; set meter address; keep RS485 under 20 m or add 120 Ω as directed.
  • Scan QR to get the latest manual/cert PDFs for your utility filing.
